Технический документ: глубокое погружение в производственный процесс LFT

Управляющее резюме

Исключительные механические свойства длинноволокнистых термопластов (LFT) не являются свойственными только им свойствами материала; они являются прямым результатом тщательного, многоэтапного-производственного процесса, разработанного для сохранения единственного наиболее важного актива:длина волокна. Целостность скелетной сети длинных волокон в готовой отформованной детали является краеугольным камнем известного превосходства LFT по ударной вязкости, сопротивлению ползучести и стабильности размеров по сравнению с аналогами из коротких-волокон. В этом техническом документе представлен всесторонний анализ трех столпов производственно-сбытовой цепочки LFT:1) Пултрузия и пропитка, 2) Охлаждение и гранулирование, и3) Специализированное литье под давлением. Его цель — осветить критические параметры процесса, лежащие в его основе материаловедение и меры контроля качества на каждом этапе, которые необходимы для раскрытия полного потенциала производительности этих передовых композитных материалов. Понимание этого процесса является ключом к использованию LFT для надежного, легкого и экономичного-проектирования компонентов.

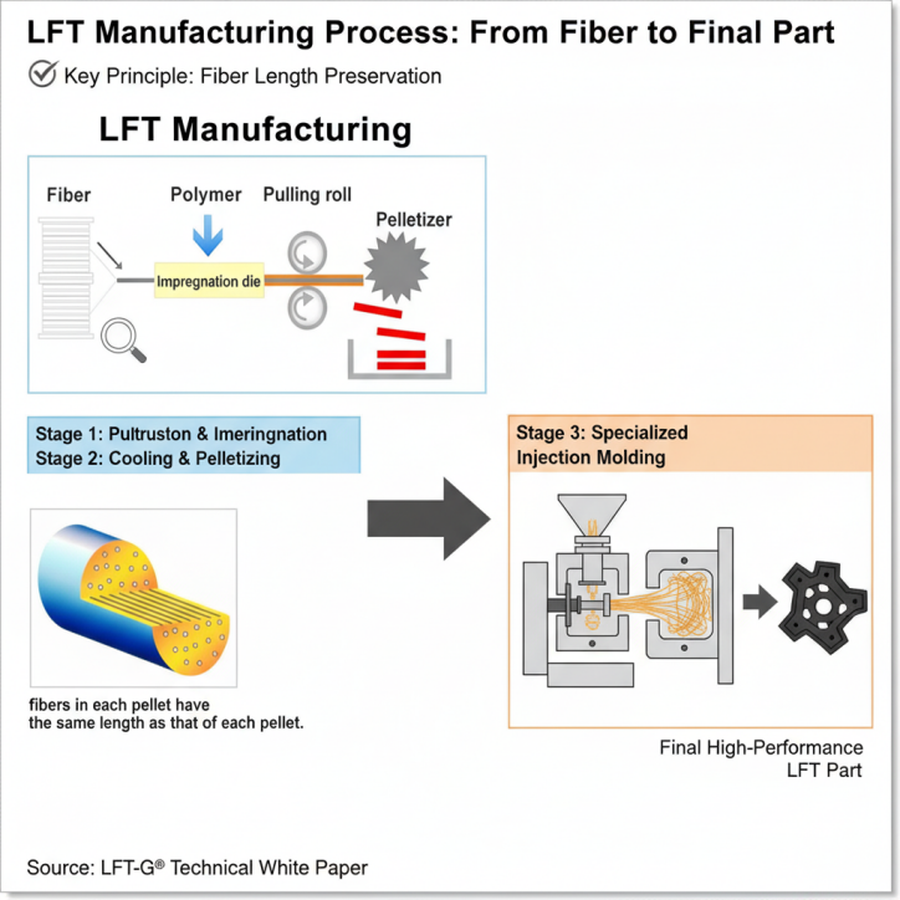

Рис. 1: Полный--процесс производства LFT: от необработанного волокна до готового компонента.

Три столпа производства LFT

Этап 1:Пултрузия и пропитка

На этом основополагающем этапе сырье преобразуется в непрерывный композитный профиль. Процесс начинается с того, что тысячи ровингов из непрерывного волокна (обычно E-стекло или углерод) вытягиваются из катушек и тщательно направляются через запатентованную пропиточную матрицу. Это аспект «пультрузии» (вытягивания-экструзии). Одновременно термопластичный матричный полимер (например, ПП, ПА6, ТПУ, ППС) плавится в высокоточном экструдере и впрыскивается в ту же головку под контролируемым давлением. Основная техническая цель – добитьсябезупречное и полное смачивание (пропитка)каждой отдельной нити волокна расплавленным полимером. Неполное смачивание- создает сухие пятна и пустоты, которые становятся точками разрушения. Вязкость полимера, скорость линии и время пребывания внутри матрицы тщательно контролируются, чтобы обеспечить полное насыщение без чрезмерного напряжения сдвига на волокнах, которое может привести к преждевременному разрыву. Прочная межфазная связь, часто усиливаемая химической проклейкой волокон, имеет решающее значение для эффективной передачи напряжения от матрицы к армирующим волокнам в конечной детали.

Этап 2:Охлаждение и гранулирование

Как только полностью пропитанные профили,-теперь называемые прядями-выходят из матрицы, они немедленно подаются через линию охлаждения. На этом этапе используется либо водяная баня, либо охлажденный воздух для быстрого и равномерного затвердевания термопластической матрицы, фиксируя теперь-защищенные волокна на месте. Такое контролируемое охлаждение жизненно важно для управления кристалличностью и предотвращения остаточных напряжений. Охлажденные непрерывные композитные пряди затем подаются в высокоскоростной-прецизионный резак или гранулятор. В этой машине используется ротор с острыми лезвиями для аккуратного измельчения прядей на цилиндрические гранулы заданной длины, обычно12 мм (1/2 дюйма), но иногда в пределах от 10 мм до 25 мм. Этот шаг имеет первостепенное значение: длина гранулы определяет начальную длину волокон, которые попадут в термопластавтомат. Каждая гранула содержит тысячи идеально выровненных однонаправленных волокон, имеющих ту же длину, что и сама гранула. Это гарантирует, что максимальная потенциальная длина волокна будет перенесена на заключительную стадию формования.

Этап 3:Специализированное литье под давлением

Окончательное преобразование гранулы в деталь происходит посредством литья под давлением, но это узкоспециализированный процесс, далекий от стандартного формования ненаполненных пластмасс. Основная цель состоит в том, чтобыминимизировать истирание (поломку) волокна. И машина, и форма оптимизированы для этой цели. Машина для литья под давлением оснащена специально разработаннымвинт с низким-срезоми обратный-клапан со свободным потоком, позволяющий аккуратно плавить и транспортировать гранулы, не измельчая волокна. Обратное давление сведено к минимуму. Не менее важна и оснастка пресс-формы, имеющая большие полные-круглые направляющие и литники большого размера (например, выступающие или веерные литники), позволяющие расплавленному композиту течь в полость с минимальными ограничениями. По мере впрыскивания материала длинные волокна текут, ориентируются и переплетаются, в конечном итоге образуя взаимосвязанную трехмерную скелетную сеть по всей детали. Эта сеть обеспечивает исключительные механические свойства. Точный контроль скорости впрыска, давления и температуры формы имеет жизненно важное значение для влияния на конечную ориентацию волокон, управления прочностью линии сварки и обеспечения стабильных,-производительных характеристик деталей, выстрел за выстрелом.

Почему управление процессом является ключом к производительности

Предыдущие этапы иллюстрируют важную истину в технологии LFT:процесс*является* продукт. Сбой на любом этапе оказывает каскадное воздействие на целостность конечной детали. Например, плохая пропитка на этапе 1 приводит к появлению слабых мест, которые не может исправить никакой опыт формования на этапе 3. Точно так же агрессивный-шнек с высоким сдвигом в формовочной машине может мгновенно свести на нет преимущества тщательной пултрузии и гранулирования, разбивая волокна на короткие-длины. Настоящее мастерство производства LFT заключается в понимании и контроле сложного взаимодействия между этими этапами. Именно такой сквозной--контроль процесса обеспечивает формирование прочного внутреннего волокнистого каркаса, что напрямую приводит к превосходной ударопрочности, уменьшению ползучести и повышенной надежности конструкции, от которых зависят заказчики.

Ключевые контрольные точки контроля качества
